剛玉耐火澆注料是以剛玉為骨料和粉料外加結合劑制備成的，主要成分為氧化鋁，含量大于90%，其他成分有分散劑、促凝劑，有的還有不銹鋼纖維，不同的成分按照嚴格的配方配置而成，有著強度高耐磨抗沖刷、高導熱、抗熱震、耐腐蝕、密封性好速凝早強等諸多優(yōu)勢。廣泛的被應用于鍋爐、高爐熱風爐、加熱爐、陶瓷窯爐等各種窯爐的內襯材料。

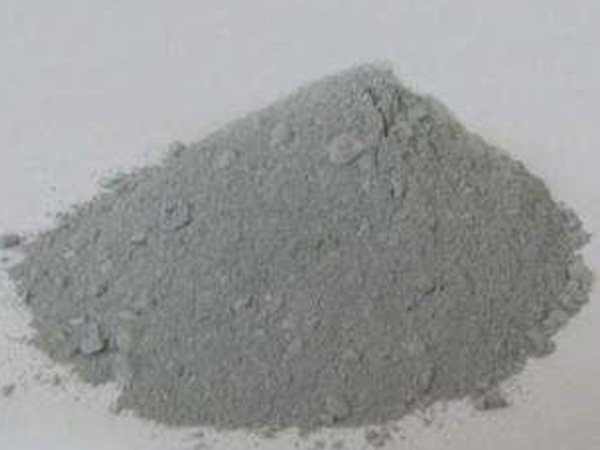

一、剛玉耐火澆注料成分
1、剛玉
剛玉是由鋁礬土為主要原料經礦業(yè)爐煉出的人造材料，可做磨料和耐火材料，剛玉的強度僅次于金剛石。純度較高的為白色叫白剛玉，含有少量雜質的為棕色叫棕剛玉。其中的主要成分為氧化鋁，在剛玉耐火澆注料中主要做骨料，強度高的剛玉能給耐火澆注料提供很好的性能。
2、工業(yè)氧化鋁
工業(yè)氧化鋁主要成分為α-Al2O3的礦物。用化學法從高鋁礬土礦除去Si、Fe、Ti等雜質制得的。在1300~1400℃煅燒變成γ-Al2O3，并有體積收縮，除了用來生產剛玉質耐火澆注料外，還用來生產燒結莫來石、燒結氧化鋁以及人造紅寶石等。
3、助劑
剛玉耐火澆注料除了骨料和粉劑外，還需要添加助劑，包括結合劑、分散劑、促凝劑等等，不同的添加助劑改善了耐火澆注料的性能，讓耐火澆注料有高強度的同時，還有很好的施工性能和韌性。
二、剛玉耐火澆注料的種類
剛玉澆注料根據不同的添加助劑也分為不同的種類，加入磷酸結合劑的澆注料就叫做磷酸剛玉耐火澆注料，有著很好的強度，以及荷種軟化溫度高荷抗渣功能好等。使用工業(yè)氧化絡作為粉料的叫做鉻剛玉質耐火澆注料，含鉻的剛玉質耐火澆注料其特點是熱震穩(wěn)定性好、抗脫落性強和抗渣性好等，在大型有芯工頻感應電爐和爐外精粹吹氬噴槍等熱工設備上應用，進步了使用壽命。
三、剛玉耐火澆注料的施工
1、攪拌：攪拌的話要用強制式攪拌機來拌料，以每袋為個單位可以根據用料的量來多袋攪拌。先把耐火集料和結合劑都放到強制式攪拌機里面，然后把干料干拌2分鐘，等材料顏色統(tǒng)后再加水攪拌3-5分鐘到材料顏色均勻樣的時候就能使用。攪拌好的料要用手抓能成團并且不漏將為好。
2、剛玉澆注料加水量：耐火材料重量的6-8%，就是100kg高強耐磨可塑料加水6-8kg，可根據天氣溫度的情況適當的調整這些，用水定要是干凈的飲用水。剛玉澆注料加水攪拌以后定要在30分鐘之內施工完畢，禁止返料攪拌和二次加水攪拌施工，不然會影響施工的質量和效果。
3、準備好后進行剛玉澆注料的振搗：澆注料要用插入式振動器或者平板式振動器澆注施工。每層澆注高度不能超過400mm，不能在個部位長時間振動以防止材料的顆粒分或者模板移位。澆注料施工時要連續(xù)的進行，在上層澆注料初凝期前，要把下層澆注料澆筑完畢。
4、澆注料的掩護和脫模：澆注結束后自然養(yǎng)護24小時后就能脫模。養(yǎng)護時不能澆水，養(yǎng)護的溫度 好為5-35℃。
以上就是元領小編關于剛玉耐火澆注料成分的分析介紹，剛玉耐火澆注料的成分主要為剛玉，其次還有工業(yè)氧化鋁、添加的助劑等，不同的成分讓剛玉耐火澆注料有高強度的同時，還具有很好的抗磨耐腐蝕的性能，應用范圍廣泛，如果您有購買耐火澆注料的需要，可以及時的聯系我們。
