元領耐火材料
磷酸鹽澆注料和硅酸鋁澆主料有很大不同，比如：磷酸鹽澆注料如果操作不當會造成物料外冒，氣孔率增多，結構強度降低，使用壽命縮短，增加了額外的生產成本。磷酸鹽澆注料與其他高鋁質、剛玉質澆注料施工方法是不同的，今日元領小編將詳細介紹磷酸鹽澆注料和硅酸鋁澆注料的區別。

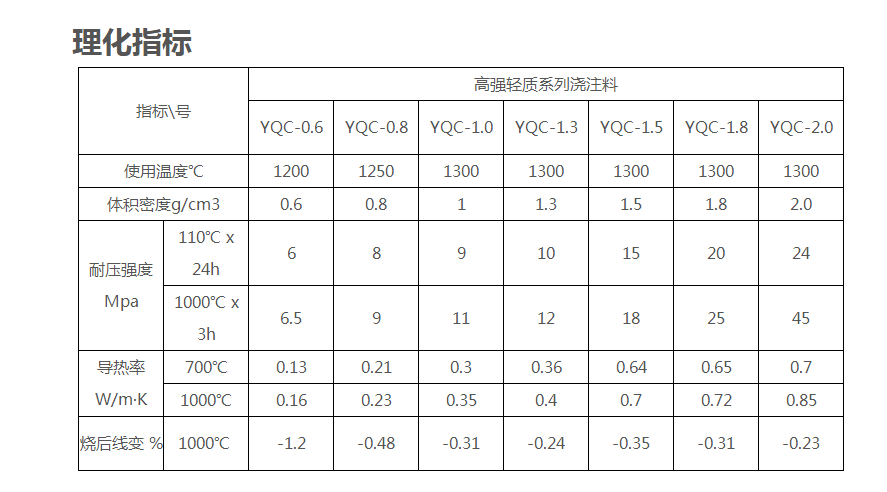

磷酸鹽澆注料是采用鋁礬土熟料和粉料為主要原料，鋁酸鹽水泥為結合劑，加入多種外加劑材料配置而成，使用時需要加入磷酸二氫鋁溶液進行攪拌的，他屬于化學結合澆注料。硅酸鋁澆注料泛指高鋁澆注料、低水泥澆注料等，是采用鋁礬土熟料和粉料為主要原料，鋁酸鹽水泥為結合劑，加入4種以上外加劑配置而成，攪拌時需要加入水進行攪拌，它屬于水化結合澆注料。
磷酸鹽澆注料中需要加入磷酸二氫鋁溶液進行攪拌，它容易和物料中的鐵發生化學反應，產生氫氣，伴有體積膨脹。因此它的施工方式為：先混練-困料-第二次混練-澆注施工。的混練是將磷酸鹽澆注料與磷酸鋁溶液（5%）混合均勻，不能加入鋁塑鹽水泥，使溶液與物料進行化學反應，排除氫氣，放置8小時以上（俗稱困料）；第二次混料是先將困料與10%的溶液混合均勻后，再加入鋁酸鹽水泥進行攪拌，攪拌均勻可直接澆注施工。
硅酸鋁澆注料的施工就簡單多了，施工工序是：干料混合均勻，加水混合均勻，之后就可以澆注施工。先將干料混合均勻，加水量要按廠家提供的加水量稱重分兩次加入，先加入80%左右，觀察物料的干濕程度在加入剩余的20%水分，攪拌均勻后，直接澆注施工。
磷酸鹽澆注料澆注成型后放置8小時左右即可拆除模具（施工環境溫度不同，時間上有差別），提高施工環境溫度可縮短拆模時間。拆除模具后蓋上塑料薄膜進行養護，養護時間根據溫度不同長短不一。施工溫度在15-20左右的溫度，需要養護5天左右，即可投入使用。
硅酸鋁澆注料澆注成型后在4-8小時左右即可脫模，蓋上塑料薄膜進行養護，養護時間再3天左右，養護完成后去掉塑料薄膜自然養護一天，在進行烘烤。因為該澆注襯體重含有大量水分，如果不烘烤就直接使用，會導致出襯體開裂剝落，烘烤溫度從低溫到高溫的提升要緩慢，嚴格按照廠家提供的升溫曲線執行。
以上就是元領小編對磷酸鹽澆注料和硅酸鋁澆注料的區別進行的介紹?？偟膩碚f，磷酸鹽澆注料施工時攪拌方式是很繁瑣的，而硅酸鋁澆注料的施工僅僅只需要料混合均勻，加水混合均勻，之后就可以澆注施工。其實，兩者的不同可以使我們更加方便去選擇，合適自身工程需求的材料。如有這方面需求的可與我們鄭州市元領耐火材料有限公司聯系，我們歡迎您的咨詢與訂購！
